智能摆闸CPW140Y

智能摆闸 CPW-140Y采用标配摆闸设计形式,采用桥式结构设计,整体通透明亮、简约大方;箱体框架采用优质不锈钢,经久耐用;机芯模块采用国际一线品牌的直流无刷电机和定位精准的编码器,确保门摆转动快速精确、平稳静音,低功耗,节能环保。适用于写字楼、政府机关单位、金融机构、智慧园区、学校等场合。

一、摆闸结构:采用304不锈钢箱体(表面经过拉丝处理)、有机玻璃门摆、通行指示灯、刷卡板、通道通行状态指示、红外探测器等,如果需要人脸识别则需增加人脸识别面板。

桥式摆闸

二、智能摆闸尺寸:一般长1.6米,通道宽0.65米,机箱宽0.15米,机箱高0.99米

人行摆闸

   三、智能摆闸 CPW-140Y技术参数

    正常通行;30 ~ 45人/分钟(视行人通行情况而定)
    疏散通行:60人/分钟(视行人通行情况而定)
    门摆开启速度:0.3-0.6秒
    门摆摆角:±90°
    工作温度:﹣20℃~60℃
    工作电源:100-240VAC,50/60Hz
    额定功率:100W
    输入/出信号:12路继电器输出/8路干接点信号输入
    通信接口:RS485 / RS232;TCP/IP接口(可定制)
    驱动电机:直流无刷电机
    定位方式:采用编码器精确定位摆门位置
    电机控制方式:采用高性能DSP芯片
    采用10对军工级红外探测器和精确的算法,可以精确地检测通道内行人通行位置,实现防尾随通行、防反向通行、防夹等功能。
    采用红外防夹、机械防夹和业内先进的电流检测防碰撞等多重防夹设计,最大限度地保护行人的人身安全。
    可选加宽通道,用于携带行李者通道与轮椅通道。
    配置干接点信号输入接口、RS485 / RS232接口、TCP/IP接口(可选),兼容各类门禁控制器。

四、基本功能

通行模式切换功能:进出方向可相互独立地设置【受控通行】/【自由通行】/【禁止通行】。

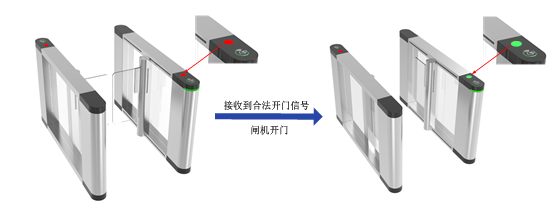

自动归位功能:闸机在待机状态下接收到合法开门信号,闸机开门,在以下情况下门摆将自动回到拦阻零位:
(1)在允许通行时间内,检测到人员已按指定方向通过通道;

桥式摆闸
(2)超出允许通行时间,检测到通道内无人员通行。


自动复位功能:由于人为干涉导致门摆位于非拦阻零位,撤销人为干涉后门摆自动回到拦阻零位。
自动调整功能:当闸机出现机械磨损需重新调整时,可使用闸机控制主板进行自动调整,精确便捷。
通行请求记忆功能:2个以上合法通行信号同时给予时(包括同向和反向),系统会记忆所有通行请求,依次完成每个通行动作。记忆数量可多达255个。
通行指示功能:
(1)通行方向指示:安装在机箱顶部,指示闸机的合法通行方向。

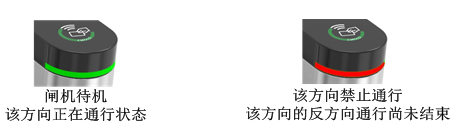

(2)通道状态指示:安装在机箱内侧,指示闸机接收到合法开门信号是否能开门通行。
